Zodiac

 Le Zodiac de Lara Croft .



Plan :                              Gilbert Albrun / Constructeur Gilbert Albrun, membre AMC.
Echelle du bateau :      1/10ème / Longueur 75cm / Largeur 27cm / Poids sans accus 2,700kg.


Il existe une multitude de Zodiac qui  sont en fait des bateaux pneumatiques semi rigides. Ils sont utilisés par la police, le sauvetage, les miltaires,  et bien entendu également pour la plaisance.


On en trouve de toutes tailles, depuis le minijet de 2,80 m jusqu'au luxueux modèle de Pirelli de 13,70 m. avec des propulsions inbord, horsbord et hydrojet
Voici un site ou vous trouverez certainement le "zodiac" de votre choix :


http://www.nauticexpo.fr/cat/bateaux-pneumatiques/semi-rigides-in-bord-AB-878.html


-. Pour la construction de celui de Lara Croft, procurez-vous dans un brico-centre  un tube PVC de 53mm. de diamètre et de 2 m. de long .

Tube PVC pour le boudin


-. Faites un gabarit en CTP qui a la forme du bateau vue du dessus, et la courbure des boudins vus de côté.

Gabarit pour coller le boudin Gabarit pour coller le boudin


-. Découpez les sections de tubes et assemblez les à la colle PVC,  le tout posé sur le gabarit.

Coller le boudin Coller le boudin Coller le boudin Coller le boudin


-. Collez en premier le tableau arrière.

Coller le tableau arrière


-. Collez ensuite la quille et les autres couples.

Coller la quille Coller les autres couples Coller les autres couples Coller les autres couples Coller les autres couples Coller les autres couples


-. Les cônes arrières et l'étrave sont en styropor mais on peut prendre du bois.

Les cônes de fermeture du boudin Ajuster les cônes


-. Avant de fermer les boudins, j' ai rempli les tubes de mousse expansive .

Remplissage de mousse Poncer le surplus de mousse

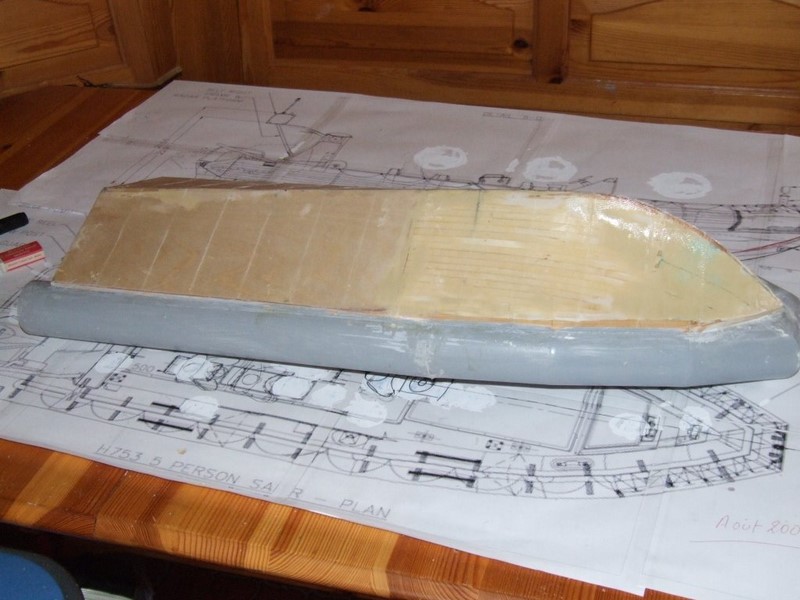

-. La coque est de construction classique, baguettes de 2x5 mm. pour l'étrave et CTP de 2 mm. pour le reste.

Remplissage à la proue Remplissage à la proue Pose des baguettes Pose du contre plaqué à l'arrière


-. Poncez, mastiquez et recouvrez de fibre de verre avec de la résine époxy.

Recouvrez de fibre de verre


A noter qu'au départ, j' avais monté deux moteurs hors bord, mais ils n'ont pas résisté à la conduite fougueuse de Lara Croft . J'ai donc remplacé la propulsion par un système hydro-jet, à la grande satisfaction de la belle aventurière .

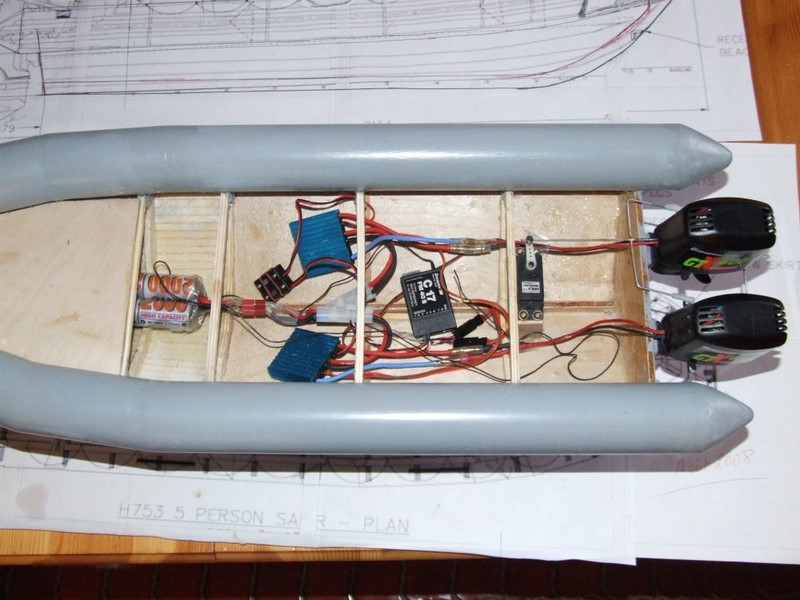

Les deux moteurs de la première version Les deux moteurs de la première version Commande moteurs Installation RC


Le moteur est un brushless et le jet vient de chez  : http://www.kehrer-modellbau.de/


Pour la suite de la construction et les détails, chacun fera la finition selon son idée ou selon le modèle réel choisis .

Mise en peinture

En navigation Version hydrojet en navigation Belle inclinaison en virage

Et pour conclure la présentation de ce Zodiac, je vous en propose gracieusement le plan que j'ai réalisé dans sa version moteur hors bord. Vous pouvez imprimer ce fichier et le faire agrandir à votre convenance. Cliquez sur le logo ci après Zodiac lara croftZodiac lara croft (4.17 Mo)


Je vous souhaite beaucoup de plaisir si vous vous lancez dans la construction de ce modèle, et je vous en promets beaucoup  pour son pilotage.
Une vidéo de mon modèle en navigation est visible en suivant le lien ci dessous.
https://youtu.be/xj7SYi3GU8M
